Maison > PRODUITS > Roll chemins de câbles formant la machine >
Le GCR éteignent le petit pain de chemin de câbles de rouleau de traitement formant la machine avec la machine de presse de poinçon

Le GCR éteignent le petit pain de chemin de câbles de rouleau de traitement formant la machine avec la machine de presse de poinçon

Machine de formation de bac à câble

Chemin de câbles faisant la machine

Lieu d'origine:

La Chine

Nom de marque:

TECHWELL

Certification:

CE, ISO

Numéro de modèle:

TW-CBT300

Contactez-nous

Demandez une citation
Le GCR éteignent le petit pain de chemin de câbles de rouleau de traitement formant la machine avec la machine de presse de poinçon Le GCR éteignent le petit pain de chemin de câbles de rouleau de traitement formant la machine avec la machine de presse de poinçon Le GCR éteignent le petit pain de chemin de câbles de rouleau de traitement formant la machine avec la machine de presse de poinçon Le GCR éteignent le petit pain de chemin de câbles de rouleau de traitement formant la machine avec la machine de presse de poinçon
Détails de produit
Stations de rouleau:
20 stations
Largeur du profil:
100-600mm
Vitesse de roulement:
0-15m/min
Matériel de rouleau:
Acier de la haute catégorie GCr15, et surface de rouleau avec le ≥ dur 0.05mm de Chrome
Cadre de machine:
Acier de haute catégorie soudé et gâchant le traitement
Diamètre d'axe:
80 mm
Produits connexes
Bon prix Axe préhaveur de Tray Bending Machine 80mm de câble de presse en ligne

Axe préhaveur de Tray Bending Machine 80mm de câble de presse

Obtenez le meilleur prix
Bon prix 18 câble Tray Roll Forming Machine With Decoiler hydraulique des références 2.5mm en ligne

18 câble Tray Roll Forming Machine With Decoiler hydraulique des références 2.5mm

Obtenez le meilleur prix
Bon prix Câble Tray Making Machine de l'acier au carbone 15m/Min 2.5mm en ligne Vidéo

Câble Tray Making Machine de l'acier au carbone 15m/Min 2.5mm

Obtenez le meilleur prix
Bon prix Câble perforé solide Tray Roll Forming Machine du fond 2.0mm en ligne Vidéo

Câble perforé solide Tray Roll Forming Machine du fond 2.0mm

Obtenez le meilleur prix
Contactez-nous
86-510-83133431
monica@wxtechwell.com
86-510-83133431
Contact maintenant
Description de produit

Le GCR éteignent le petit pain de profil de câble de rouleau de traitement formant la machine avec la machine de presse de poinçon pour la largeur de 100-600mm



   Caractéristiques principales



NON   Spécifications techniques Remarque
1 Decoiler hydraulique Type de Decoiler Decoiler hydraulique
Capacité de poids de decoiler 7 tonnes
Bobine de libération électrique, expansion hydraulique, tension
Puissance de moteur 5.5KW
Puissance de circuit hydraulique 4.0KW
2 Rouleau 7 nivelant la machine Mise à niveau du dispositif Pincement de 2 rouleaux alimentant, mise à niveau de 7 rouleaux
Mise à niveau du diamètre de rouleau environ Φ 90 millimètres
Mise à niveau du matériel de rouleau haute catégorie 40Cr
Traitement thermique de niveler le rouleau la Salut-fréquence extérieure éteignent le traitement
Mise à niveau de la puissance de moteur 4.0KW
3 Machine de alimentation servo Puissance de moteur servo 3.0KW
Pour exiger exactement introduisez la feuille dans la poinçonneuse selon le programme d'ensemble
4 Machine de perforation hydraulique Le poinçon meurent Mouvements Cr12, éteignant le processus
Le poinçon meurent taille selon le dessin
Puissance de poinçon 15KW
Poinçon commandé par le PLC
5 Petit pain principal formant la machine Matière première GI ou acier au carbone
Épaisseur de bobine 1.0-2.5mm
Supports de rouleau approximativement 18 stations
Type de former la machine Transmission à chaînes
Matériel de rouleau acier de la haute catégorie GCr15, et surface de rouleau avec le ≥ dur 0.05mm de chrome
Diamètre d'axe ¢75mm
Matériel d'axe traitement de gâchage en acier de la haute catégorie 40Cr (HB220-260)
Puissance de moteur 15 KILOWATTS
Type de coupe Coupe de Hydrauluic
Énergie hydraulique 15 KILOWATTS
Formation de la vitesse au sujet de 0-15m/min
6 Coupe hydraulique et station hydraulique Type de coupe Courrier-coupe hydraulique
Matériel de lame de coupe Cr12Mov, éteignent le traitement, HRC58-62
Énergie hydraulique 15 KILOWATTS
Mesure de longueur Mesure automatique de longueur d'encodeur
Tolérance de longueur +/-1.5mm pour chaque produit final de morceau
Encodeur Marque d'OMRON
7 Système électrique PLC PANASONIC stigmatisent
Inverseur Marque de YASKAWA
Écran tactile PANASONICE
Type d'opération Écran tactile et bouton
8 Station hydraulique Station hydraulique Marque chinoise célèbre
9 Tableaux de soutien Type de Tableau Type simple de nonpower
Fonction Pour soutenir les panneaux ondulés de finition



   Dessin de profil de chemin de câbles

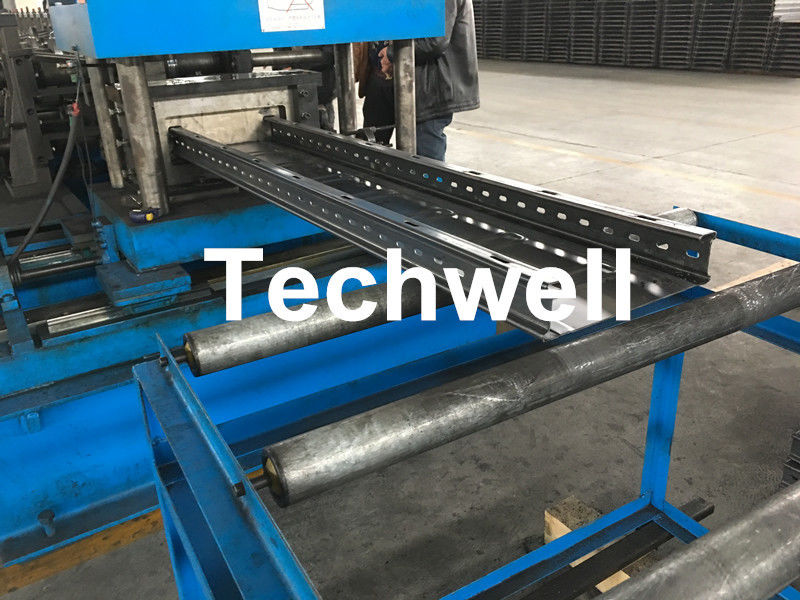

Le GCR éteignent le petit pain de chemin de câbles de rouleau de traitement formant la machine avec la machine de presse de poinçon 0



   Composantes principales



  • Decoiler hydraulique --------------------------------------------------------- 1 unité
  • Mise à niveau du dispositif ------------------------------------------------------------ 1 unité
  • Alimentation servo -------------------------------------------------------------- 1 unité
  • Perforation hydraulique -------------------------------------------------- 1 unité
  • Petit pain principal formant la machine ---------------------------------------------- 1 unité
  • Coupe hydraulique ------------------------------------------------------------1 unité
  • Tableau de commande électrique de PLC -------------------------------------------- 1 unité
  • Stations hydrauliques ---------------------------------------------------------- 1 unité
  • Épuisez-vous le Tableau --------------------------------------------------------------- 1 unité



   Organigramme de fonctionnement



Decoiling --- Guidage et mise à niveau --- Poinçon --- Formation de petit pain --- Coupe hydraulique --- Tableau de fin de bande



   Images de finition de chemin de câbles

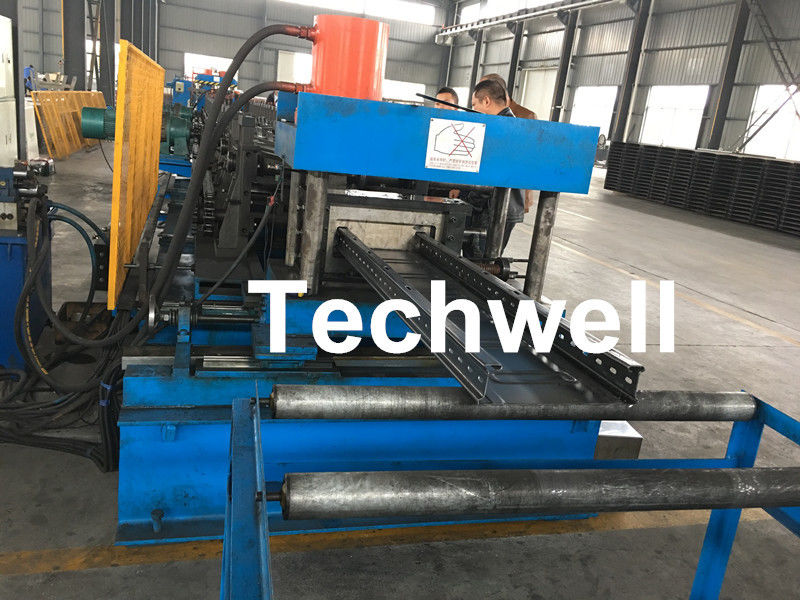

Le GCR éteignent le petit pain de chemin de câbles de rouleau de traitement formant la machine avec la machine de presse de poinçon 1



   Applications



Chemin de câbles, échelle de câble, profil de câble, profil de plateau



   Avantages compétitifs



  • De haute qualité
  • Fiable
  • Durable
  • Prix raisonnable
  • Bon après service
  • Garantie de 1 an
  • Plus de 10 ans d'expérience



   Plus d'images de machine

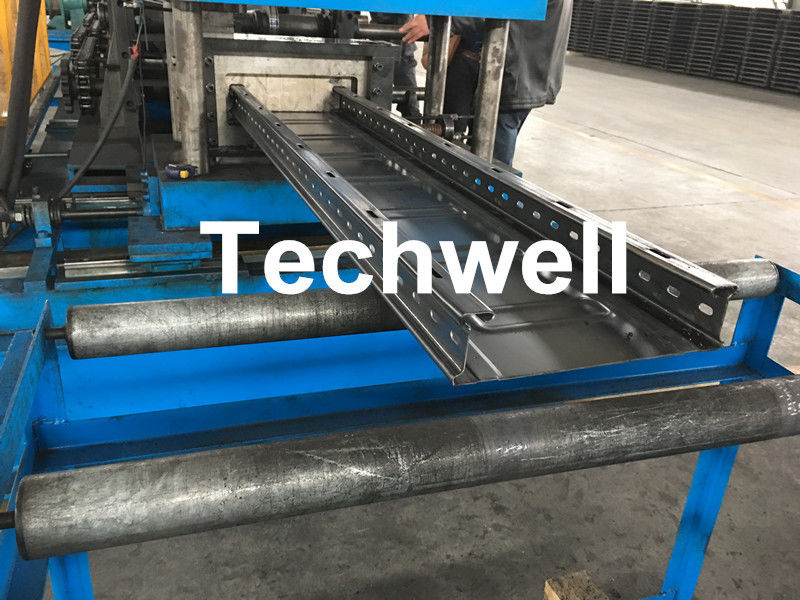

Le GCR éteignent le petit pain de chemin de câbles de rouleau de traitement formant la machine avec la machine de presse de poinçon 2



   Contacts des détails



Société

Machines Cie., Ltd de Wuxi Techwell

Wuxi Techwell Cie. industrielle, Ltd
Site Web www.cold-rollformingmachine.com
www.roofrollformingmachine.com
www.wxtechwell.com
Mobile/Whatsapp 0086-15861597732 (citron)
Email/Skype sales@wxtechwell.com
