Petit pain automatique de plateau de câble de commande de PLC formant la machine avec le dispositif de guidage servo

Petit pain automatique de plateau de câble de commande de PLC formant la machine avec le dispositif de guidage servo

Machine de formation de bac à câble

Chemin de câbles faisant la machine

Lieu d'origine:

La Chine

Nom de marque:

TECHWELL

Certification:

CE, ISO

Numéro de modèle:

TW-CBT300

Contactez-nous

Demandez une citation
Détails de produit
Épaisseur matérielle:
1.0-2.5mm
Formation des stations:
environ 18 stations
Alimentation secteur:
15KW
Diamètre d'axe:
80 mm
Système de contrôle:
Système de contrôle automatique de PLC
Limite conventionnelle d'élasticité:
230-300Mpa
Description de produit

Petit pain automatique de plateau de câble de commande de PLC formant la machine avec le pressing distinct poinçonnant, dispositif de guidage servo

   Introduction

Le petit pain de chemin de câbles formant la machine est employé pour produire la tôle par le laminage à froid continu. Ce type de tuile colorée formant la machine est decoiler composé, dispositif de Pront-coupe, dispositif de alimentation, base de machine, perforatrice, petit pain formant l'unité, et dispositif back- de coupe, table de course, circuit hydraulique et système de contrôle électronique.

   Les spécifications techniques principales du chemin de câbles roulent ancien

1). 7 tonnes Decoiler hydraulique

1. Cadre de machine : structure de soudure avec le lastingtreatment de tir
2. Description : Mettez la bobine au mandrin, le cylindre hydraulique serrera la bobine.
3. Mettez en marche la machine, le moteur conduira le mandrin au début, puis la tôle d'acier sera libérée à la mise à niveau
4. Bobine de libération électrique, expansion hydraulique, tension
5. Identification : 508mm, 610mm
6. Capacité de poids : 7 tonnes
7. Puissance de moteur : 5.5KW
8. Puissance de circuit hydraulique : 3.0KW

2). Mise à niveau du dispositif

1. Pincement de 2 rouleaux alimentant, mise à niveau de 7 rouleaux
2. Mise à niveau du diamètre de rouleau : environ Φ 90millimètres
3. Mise à niveau du matériel de rouleau : haute catégorie 40Cr
4. Traitement thermique de niveler le rouleau : la Salut-fréquence extérieure éteignent le traitement
5. Mise à niveau de la puissance de moteur : 4 KILOWATTS

3). Machine de alimentation servo

1. puissance de moteur servo : 3KW
2. Marque de moteur servo : YASKAWA (JAPON)
3. Pour exiger exactement introduisez la feuille dans la poinçonneuse selon le programme d'ensemble

4). Machine de perforation hydraulique

1. en poinçonnant mourez : Mouvements Cr12, éteignant le processus
2. Le poinçon meurent taille : selon le dessin
3. Puissance de poinçon : 15KW
4. poinçon commandé par le PLC

5). Petit pain principal de chemin de câbles formant la machine

1. formation de l'épaisseur matérielle : 1.0-2.5mm
2. Formation du type matériel : GI ou acier au carbone
3. Cadre de machine : acier de haute catégorie soudé et gâchant le traitement
4. Matériel d'axe : traitement de gâchage en acier de la haute catégorie 40Cr (HB220-260)
5. Diamètre d'axe : Φ 70mm
6. Matériel de rouleau : acier de la haute catégorie GCr15, et surface de rouleau avec le dur 0.05mm de chrome
7. Formation de la station : stations du ≈ 18
8. Formation de la vitesse : 0-15m/min à l'exclusion de temps de poinçon/coupe
9. Formation du moteur : ≈15KW
10. Ajustement de taille : ajustement de courant électrique
11. Type d'entraînement : Commande à chaînes

6). Coupe hydraulique et station hydraulique

type 1.Cutting : Courrier-coupe hydraulique après la formation de petit pain,
2. En coupant, arrêt de machine
3. Matériel de lame de coupe : Cr12Mov, éteignent le traitement, HRC58-62
4. Puissance hydraulique de station : 15 KILOWATTS

7). Système de contrôle de PLC

1. Adopte la technologie de contrôle de PLC, fréquence ajustent la technologie de vitesse, réalisent la production automatique.
2. Fournissez le bon écran d'homme et de machine, qui peut placer les groupes, la longueur de plat, et la quantité.
3. Type d'opération : Écran tactile + bouton
4. Utilisant l'encodeur pour calculer le nombre et mesurer la longueur
5. Contrôle électrique : Système de contrôle de fréquence de PLC avec l'écran tactile
6. PLC : PANASONIC stigmatisent
7. Encodeur : Marque d'OMRON
8. Taille de tableau de commande de PLC : 700mm (l) X 1000mm (h) X 300mm (w)

8). Tableau de fin de bande

1. Il est employé pour soutenir les panneaux de finition
2. La table que nous fournissons est 1 morceau avec la longueur de 2000mm, il peut soutenir des panneaux avec 10000mm à l'état normal
3. Le cadre du défenseur est soudé par le place-acier
4. Type puissance non simple de table

   Composantes principales


Composants du petit pain de chemin de câbles formant la machineQuantité
7 tonnes Uncoiler hydraulique1 unité
Mise à niveau de 7 rouleaux1 unité
Alimentation servo1 unité
Poinçon hydraulique1 unité
Petit pain principal formant la machine1 unité
Coupe hydraulique1 unité
Tableau de commande électrique de PLC1 unité
Stations hydrauliques1 unité
Épuisez-vous le Tableau1 unité

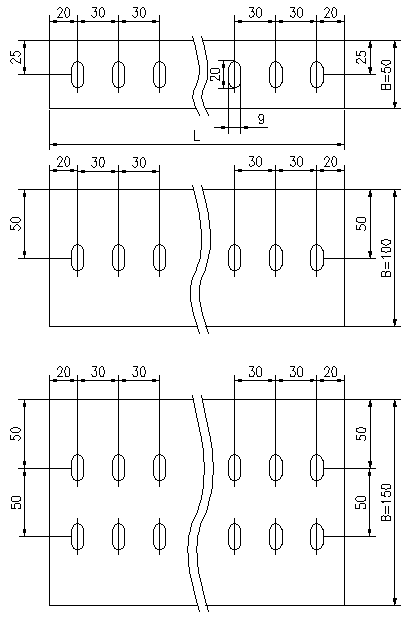

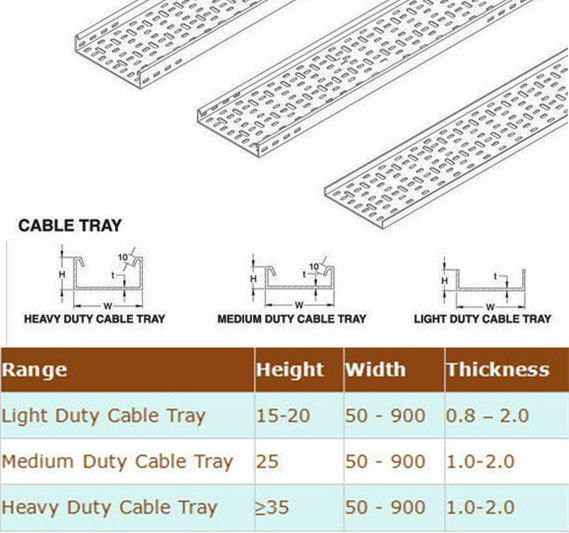

   Dessin de profil de référence

Petit pain automatique de plateau de câble de commande de PLC formant la machine avec le dispositif de guidage servo 0
Petit pain automatique de plateau de câble de commande de PLC formant la machine avec le dispositif de guidage servo 1

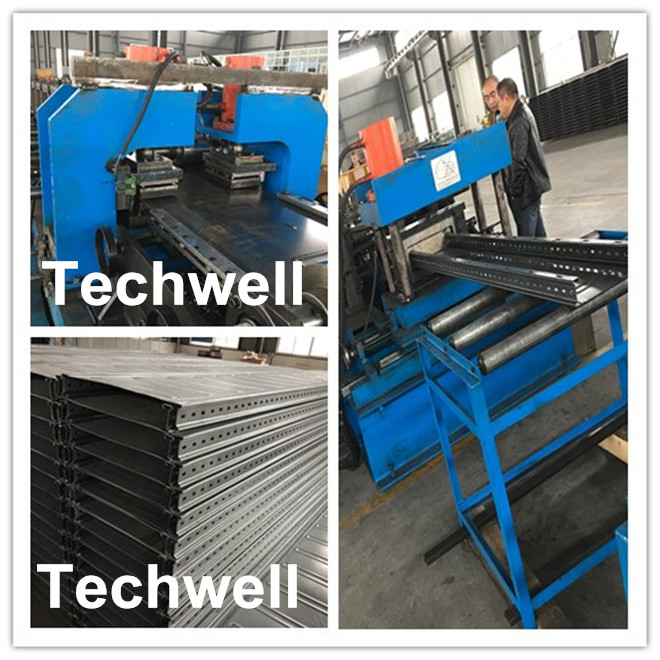

   Images de machine

Petit pain automatique de plateau de câble de commande de PLC formant la machine avec le dispositif de guidage servo 2
