Petit pain ondulé en aluminium de toit de profil formant la machine avec le contrôle de fréquence automatique de PLC

Petit pain ondulé en aluminium automatique de profil de contrôle de fréquence de PLC formant la machine, feuille ondulée faisant la machine

   Caractéristique de profil ondulé



• Le petit pain ondulé de feuille formant la machine est conçu pour fabriquer la feuille ondulée de haute qualité, et le produit fini a l'aspect doux et exquis. La feuille ondulée est très utilisée pour accumuler des toits d'industriel et des bâtiments civils, tels que l'atelier, l'entrepôt, le hangar, le gymnase, le théâtre, la maison de moteur, le hall d'exposition, etc. en outre, cette machine peuvent être en particulier conçus quand des dessins appropriés sont fournis.
• Le petit pain ondulé de feuille de panneau formant la machine est avec le système de contrôle complètement automatique avec le PLC.
• La longueur, quantité de feuilles est réglable.
• Garantie de 1 an, service perpétuel de temps.
• Nous pouvons également faire un petit pain fait sur commande formant la machine, nous pouvons concevoir des machines selon vos caractéristiques et des dessins de profil, toutes nos machines sont adaptés aux besoins du client.



   Paramètres techniques principaux de profil ondulé formant la machine


     1. matériel de bobine

• Épaisseur de feuille de bobine : 0.3-0.8mm
• Largeur de bobine : Fait sur commande, 1000mm ou 1200mm ou 1250mm
• Limite conventionnelle d'élasticité : 250-350 MPA
• Matériel : PPGI, acier de couleur, GI.


     2. Decoiler/Uncoiler

• Type de Decoiler : Type manuel ou hydraulique ou automatique
• Largeur de bobine : Maximum 1250mm
• Identification : 508-610mm
• O.D : Maximum 1500mm


     3. petit pain ondulé de feuille formant la machine

• Formation des stations : 16-18 stations (dépendez des profils)
• Matériel de rouleau : 45# acier, enduit extérieur avec du chrome dur de 0.05mm
• Diamètre d'axe : 76mm
• Matériel d'axe : Acier de la haute catégorie 45#
• Type d'entraînement : Transmission à chaînes
• Formation de la vitesse : 0-15m/min
• Alimentation secteur : 5.5KW


     4. coupant au dispositif de longueur

• Type de coupe : Coupe hydraulique
• La coupe meurent matériel : Acier de Cr12Mov, HRC58-62
• Puissance de coupe : 3KW
• Tolérance de coupe : 10m+/-1.5mm
• Encodeur : Marque d'OMRON


     5. boîte de contrôle électrique de PLC

• PLC : PANASONIC stigmatisent
• Inverseur : Marque de YASKAWA
• Écran tactile : PANASONICE
• Type d'opération : Écran tactile et bouton


     6. station hydraulique

• Station hydraulique : Marque chinoise célèbre


     7. Tableaux de soutien

• Type de Tableau : Type simple de nonpower
• Fonction : Pour soutenir les panneaux ondulés de finition


   Composantes principales de profil ondulé





   Écoulement fonctionnant

Decoiler --- Guide de Fedding --- Formation de petit pain --- de la longueur de la coupe --- Épuisez-vous la table



   Dessin ondulé de profil






   Applications

Feuilles ondulées, feuilles ondulées sinusoïdales, feuilles ondulées galvanisées, profil de toit de panneau de mur, revêtement de mur de toit en métal, panneau de mur de toit, feuille de toit en métal, métal trapézoïdal de toit, toiture trapézoïdale, toit en métal ; toit en acier ; panneau de mur de toit en métal ; panneau de mur en acier de toit ; feuille de toiture en métal ; feuille en acier de toiture ; panneau de toit en métal ; panneau en acier de toit ; revêtement de mur de toit ; revêtement de toit ; revêtement de mur

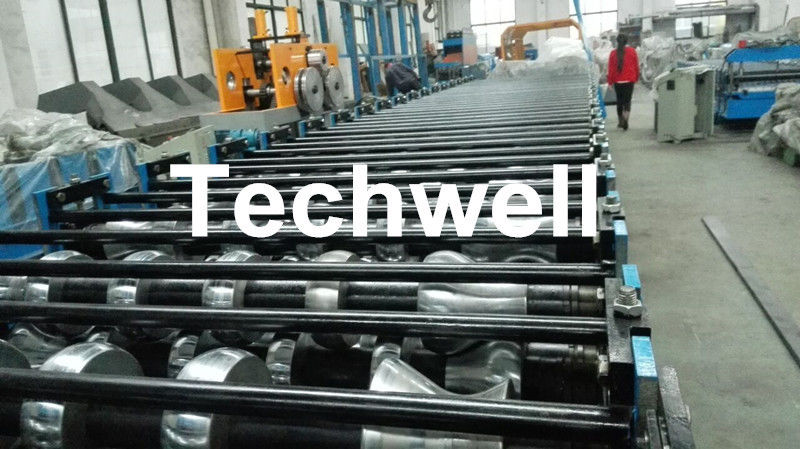

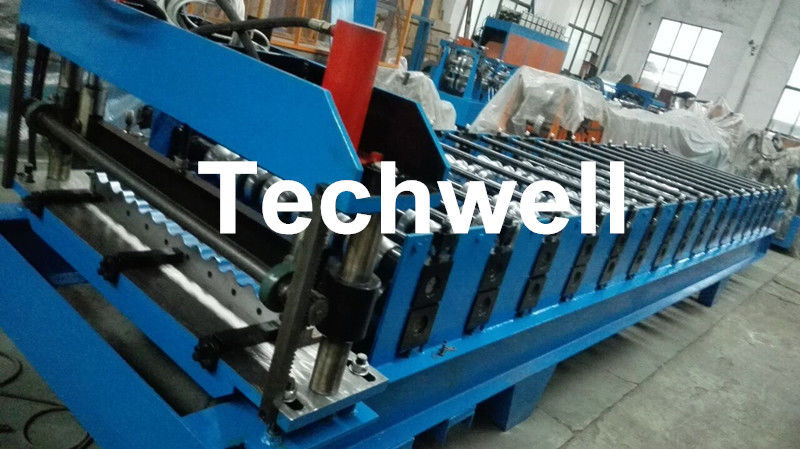

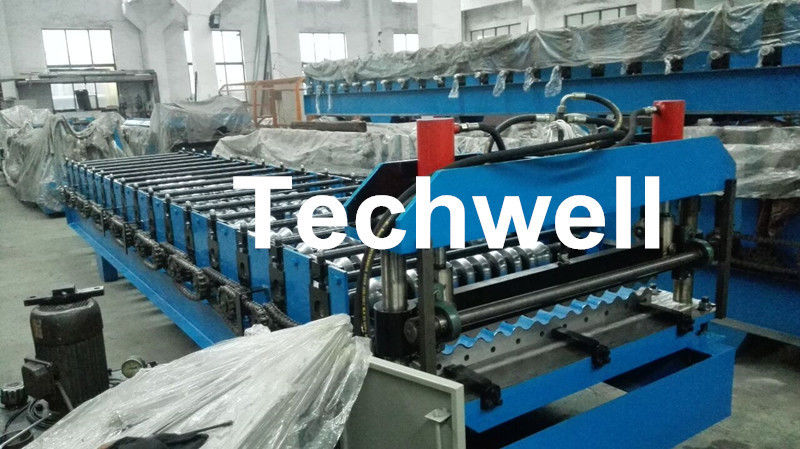

   Photos du petit pain ondulé de profil formant la machine
