Machine de formage de rouleaux de panneaux de rangement de supermarché

1) Décoiler hydraulique de 5 tonnes

1. Cadre de la machine: structure de soudage avec traitement de durcissement

2. Components: base, dispositif de freinage, support du trou intérieur, dispositif d'expansion / de serrage

3. capacité de poids:5 Tonnes

4. Nom de la personne:500 mm

5. Largeur maximale de la bobine: 500 mm

6. Une surdose de 1500 mm maximum.

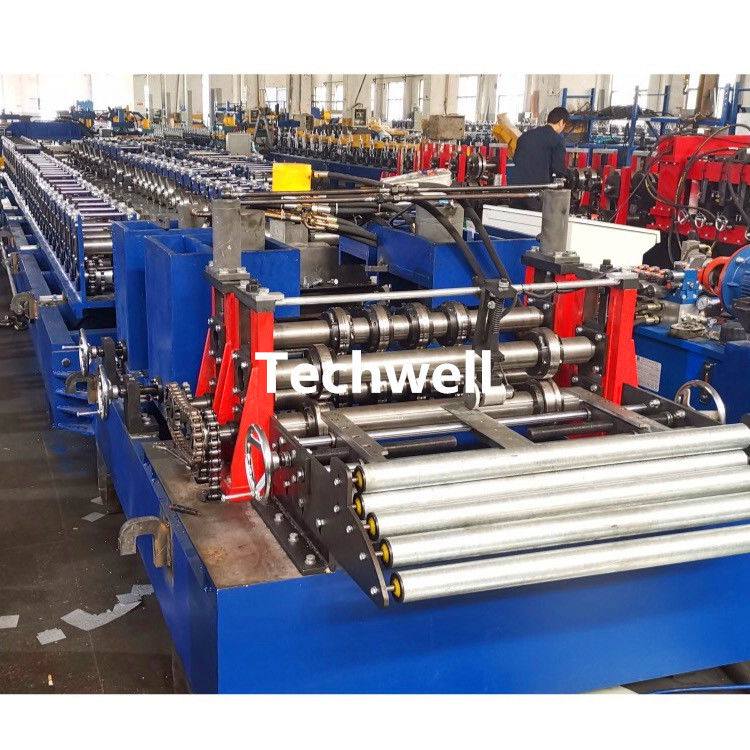

2) Servo-alimentation et perforation

1. 2 rouleaux de pincement d'alimentation
2. 5le nivellement des rouleaux (2 rouleaux supérieurs et 3 rouleaux inférieurs)
3. Forme de perforation et d'encastrement: matériau SKD11

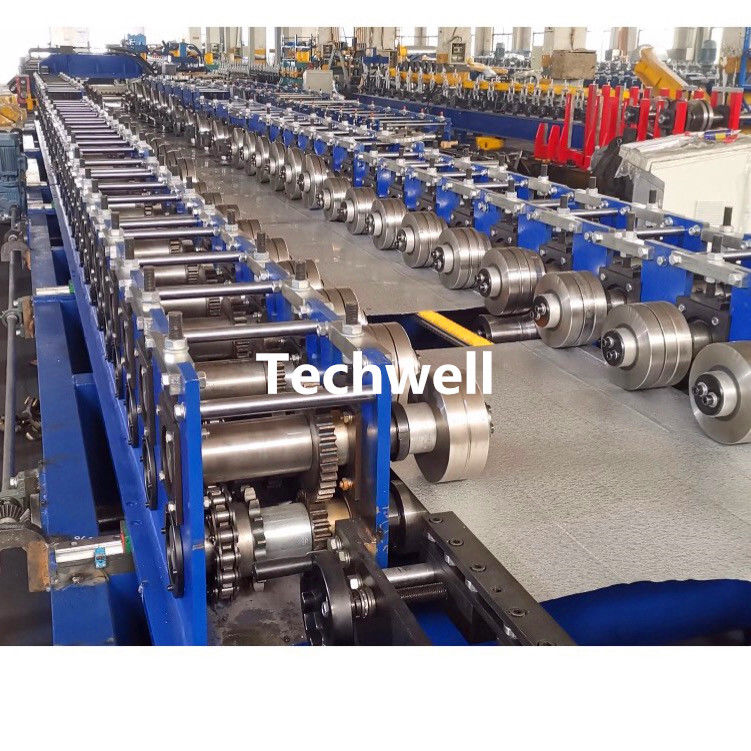

3) Pièce principale de formage de rouleaux

1. Épaisseur du matériau de formage: 0,6-1,4 mm
2. Matériau de formage: IG ou acier au carbone
3. Cadre de la machine: acier soudé et trempé de haute qualité
4. Matériau de l'arbre:Acier de haute qualité 45#traitement par trempage (HB220 à 260)
5. Diamètre de l'arbre:Φ 80 mm
6. Joule de roulement: roulement HRB (marque chinoise de premier plan)
7. Matériau du rouleau: de haute qualitéGCr15en acier,procédé éteint et chauffé HRC58 à 62
8. Station de formation:≈ 24 ansles stations
9. Vitesse de moulage: 0-15 m/min, hors temps de flexion de coupe
10. Moteur de formage:- Je ne sais pas.11 kW
11. Type de lecteur: Lecteur en chaîne

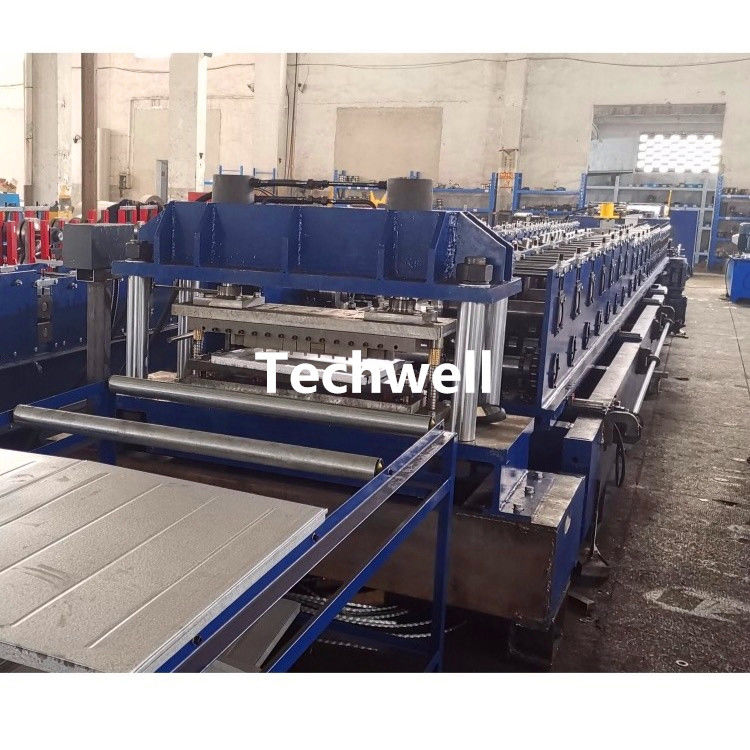

4) Coupe hydraulique et station hydraulique

1. Type de coupe: coupe hydraulique et flexion
2. Lorsque la machine est coupée, pliée ou arrêtée
3. Tolérance de coupe: 10 m+/-1,5 mm
4. Puissance hydraulique:15 kW

5) Système de commande PLC

1. L'ensemble de la ligne est contrôlée par un PLC importé, une interface homme-machine à écran tactile LCD.Opérateur en réglant le programme pour qu'il s'exécute automatiquement (contrôle programmable) pour surveiller et contrôler le processus, pour permettre à l'opérateur de contrôler la chaîne de production et de modifier les paramètres de contrôle, et de surveiller en temps réel l'état de l'équipement, les paramètres de fonctionnement et l'indication des défauts.Réglage numérique de la longueur de la pièceSurveillance en temps réel de l'état de fonctionnement de l'équipement et de l'indication des défauts.
2. Opération: manuel / automatique. Il est pratique à l'entretien avec le modèle manuel et il y a un arrêt d'urgence bas sur elle.

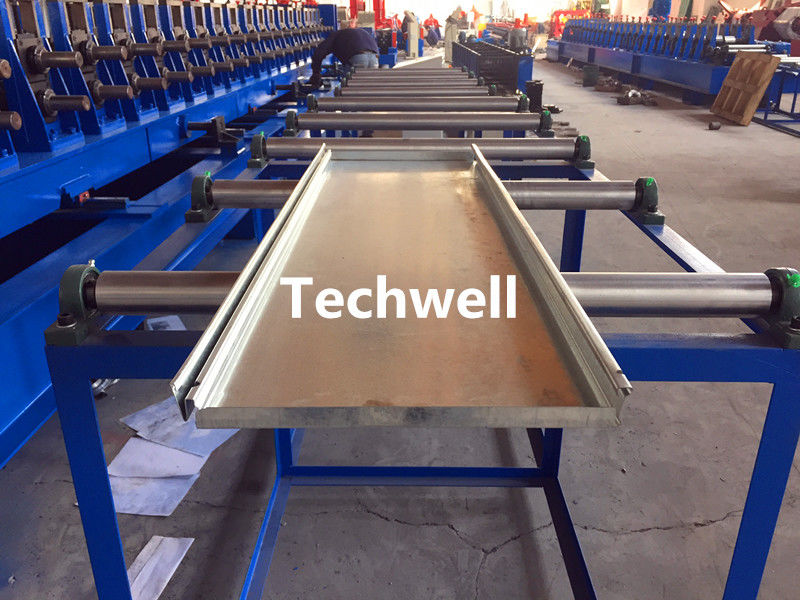

6) Tableau d'écoulement

1. Forme: structure de soudage en acier, support de sortie sans alimentation
2. Quantité: 1 pièce
