Name: Machine de formage de rouleaux à rayonnages verticaux
Brand: Wuxi Techwell Machinery Co., Ltd
SKU: TW-RACK100
Availability: InStock

Maison > PRODUITS > Roll Rack formant la machine >

Machine de formage de rouleaux à rayonnages verticaux

petit pain de l'étagère 15m/Min formant la machine

Petit pain d'étagère de Werehouse formant la machine

Support d'entrepôt formant la machine

Lieu d'origine:

LA CHINE

Nom de marque:

TECHWELL

Certification:

Numéro de modèle:

TW-RACK100

Contactez-nous

Demandez une citation

Détails de produit

Matériel:

GI ou acier au carbone

Épaisseur du matériau:

1,5-2,0 mm

Taille de profil:

Réglable

Stations de formage:

16 stations

vitesse de travail:

0 à 15 m/min

Type de coupe:

Coupe volante

Type de poinçonnage:

Poinçonnage hydraulique

Type de lecteur:

Conduite par boîte de vitesses

Produits connexes

Petit pain de coupure hydraulique de support formant le petit pain de Purline de la machine C Z U formant la machine

Obtenez le meilleur prix

Petit pain à chaînes de support de palette de transmission formant la machine 15m/Min With Hydraulic Decoiler

Obtenez le meilleur prix

Petit pain du support 22KW formant le contrôle de PLC d'écran tactile de machine avec l'encodeur d'Omron

Obtenez le meilleur prix

Vidéo

petit pain en acier de support d'étagère galvanisé par 3.0mm formant le rouleau en acier de la machine 20m/Min GCr15

Obtenez le meilleur prix

Contactez-nous

86-510-83133431

monica@wxtechwell.com

86-510-83133431

Contact maintenant

Description de produit

La ligne de machines de formage de rouleaux de rack vertical est destinée à la production de racks verticaux pour le système de rack à palettes d'entrepôt de stockage. Les tailles et l'épaisseur du profil de rack sont réglables et personnalisées.

Introduction du support vertical

Les racks verticaux, également appelés montants ou colonnes verticales, varient en taille et en conception en fonction de la capacité de charge et des styles, tels que le type en forme de L est une capacité légère, le type en forme C est une capacité moyenne, le type C spécial pour une capacité élevée. Les trous peuvent être conçus en forme de larme et les fentes sont percées pendant la production afin que les poutres de charge puissent être montées dans les racks verticaux. Les racks verticaux lourds sont destinés à un usage industriel et ont une épaisseur allant jusqu'à 2,5 mm ou 3,0 mm.

Dessin de profil de rack vertical

Machine de formage de rouleaux à rayonnages verticaux 0

La disposition de la machine de formage de rouleaux à crémaillère verticale

Machine de formage de rouleaux à rayonnages verticaux 1

Principales spécifications de la machine de formage de rouleaux à crémaillère verticale

Machine de formage de rouleaux de rayonnage vertical
Article	Spécification	Configuration facultative
Matériau usinable :	A) Bobine galvanisée	Épaisseur (MM):1,5/1,8/2,0/2,5/2,75/3,0
	B) PPGI
	C) Acier laminé à froid
	D) Acier inoxydable
	E) Aluminium
	F) Bobine d'acier au carbone
Limite d'élasticité :	250 - 350 MPa
Contrainte de traction :	350 MPa-500 MPa
Vitesse de formage nominale (M/MIN)	0-15	hors poinçonnage
Poste de formage :	18	* D'après vos dessins de profil
Dérouleur :	Dérouleur manuel	* Dérouleur hydraulique (en option)
Système de poinçonnage	Station de poinçonnage hydraulique	* Presse à poinçonner (en option)
Marque principale de moteur de machine :	Shanghai Dedong (marque sino-allemande)
Système de conduite :	Entraînement par chaîne	* Entraînement par boîte de vitesses (en option)
Structure des machines :	Station en fer forgé	* Type en porte-à-faux (facultatif)
Matière des rouleaux :	Acier #45	* GCr 15 (facultatif)
Système de coupe :	Post-découpe
Marque du changeur de fréquence :	Yaskawa	*Siemens (facultatif)
Marque CPL :	Siemens
Alimentation :	380 V 50 Hz	* Ou personnalisé
Couleur des machines :	Bleu industriel	* Ou personnalisé

Principaux composants de la ligne de production de racks verticaux

Dérouleur hydraulique	1 unité
Nivellement	1 unité
Alimentation servo	1 unité
Poinçonnage hydraulique (ou presse)	1 unité
Machine de formage de rouleaux principaux	1 unité
Coupe hydraulique	1 unité
Station hydraulique	1 unité
Système de contrôle électrique	1 unité
Table épuisée	1 unité

Le profil de rack fini

Machine de formage de rouleaux à rayonnages verticaux 2

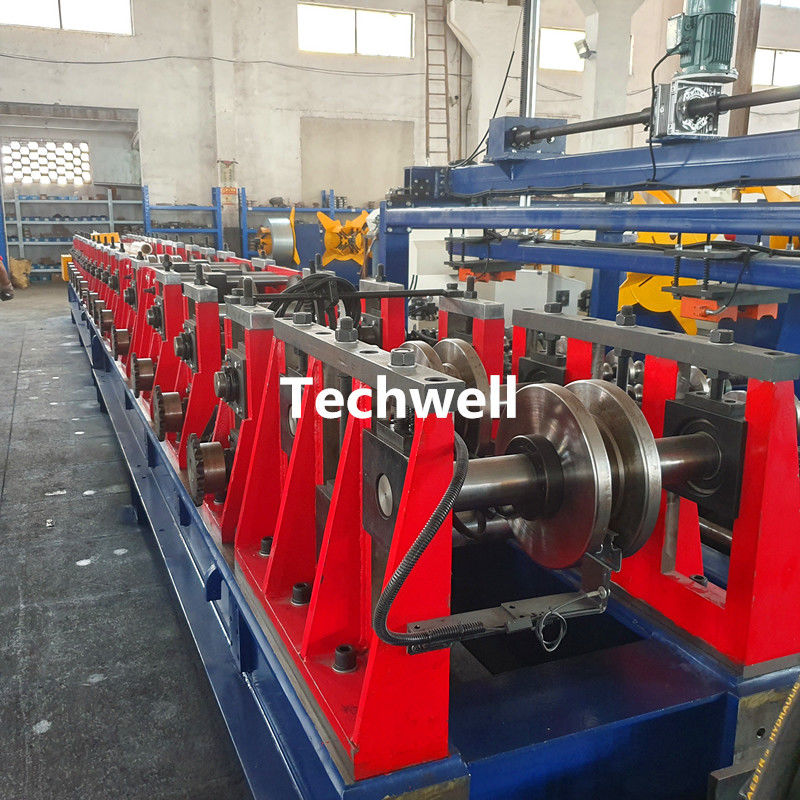

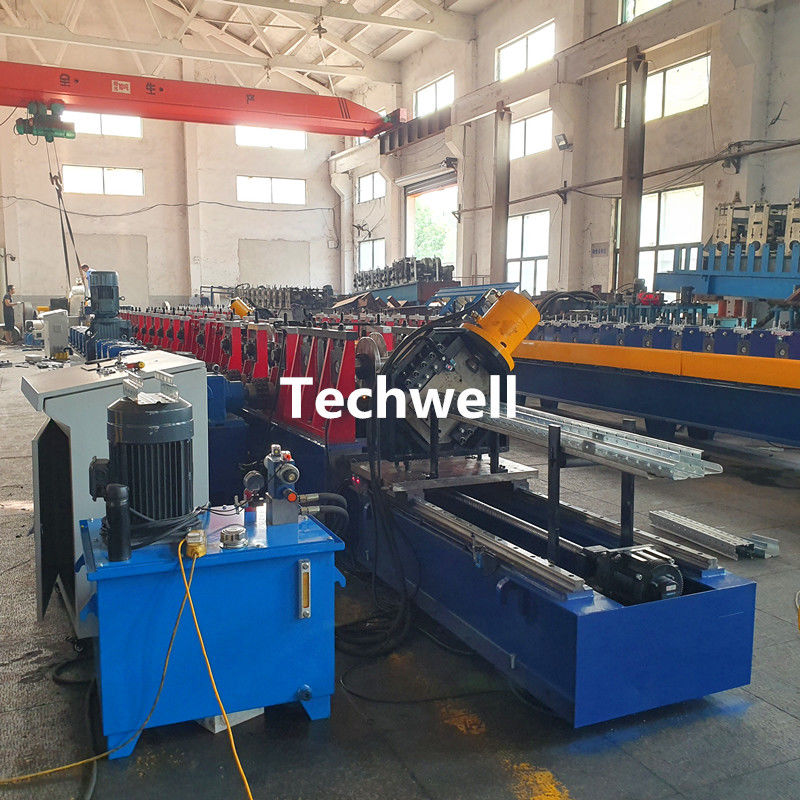

Plus de photos de la machine de formage de support vertical

Machine de formage de rouleaux à rayonnages verticaux 3

Machine de formage de rouleaux à rayonnages verticaux 4

Machine de formage de rouleaux à rayonnages verticaux 5
