Machines galvanisées de forme de petit pain de rail de guide de l'acier/PPGI avec la perforatrice hydraulique

Chine Machines galvanisées de forme de petit pain de rail de guide de l'acier/PPGI avec la perforatrice hydraulique fournisseur
Machines galvanisées de forme de petit pain de rail de guide de l'acier/PPGI avec la perforatrice hydraulique fournisseur Machines galvanisées de forme de petit pain de rail de guide de l'acier/PPGI avec la perforatrice hydraulique fournisseur Machines galvanisées de forme de petit pain de rail de guide de l'acier/PPGI avec la perforatrice hydraulique fournisseur Machines galvanisées de forme de petit pain de rail de guide de l'acier/PPGI avec la perforatrice hydraulique fournisseur

Image Grand :  Machines galvanisées de forme de petit pain de rail de guide de l'acier/PPGI avec la perforatrice hydraulique

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: TECHWELL
Certification: CE, ISO
Numéro de modèle: TW-GDA008

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: Contact Us
Détails d'emballage: emballage standard
Délai de livraison: 55-65 jours ouvrables
Conditions de paiement: 40% T/T à l'avance, 60% T/T avant expédition
Capacité d'approvisionnement: 20 Jeux
Contact Now
Description de produit détaillée
matières premières: Acier galvanisé, acier au carbone Matériel de rouleau: GCr15 acier, enduit extérieur avec du chrome dur de 0.05mm
Tolérance de coupe: +/-1.5mm Formation des stations: Environ 16 stations (dépendez du profil final)
Vitesse fonctionnante: 0-15m/min Type d'entraînement: Commande à chaînes

0-15m/min formant la vitesse, petit pain de rail de guide de transmission d'entraînement à chaînes formant la machine avec la perforatrice hydraulique



   Caractéristiques principales



1). Manuel Decoiler de 3 tonnes



1. Type de Decoiler : Type manuel decoiler

2. Capacité de poids de decoiler : 3Ton

3. Expansion manuelle

4. Déroulement passif

5. Identification : 508mm, 610mm



2). Alimentant et nivelant le dispositif





0-15m/min formant la vitesse, petit pain de rail de guide de transmission d'entraînement à chaînes formant la machine avec la perforatrice hydraulique





1. Fonction : Elle est employée pour libérer la tête de la bobine et pour introduire dans la machine de formation, rendant la bobine droite et plate après decoiling.



3). Petit pain de rail de guide formant la machine



1. Elle se compose du cadre de machine, des pièces de transmission et les rouleaux etc. de formation.

2. Épaisseur matérielle : 1.0-3.0mm

3. formation du type matériel : Acier galvanisé, PPGI

4. Support de cadre de machine : Acier de construction soudé avec le traitement de grenaillage

5. Diamètre d'axe : 75mm

6. matériel d'axe : Acier de la haute catégorie 45# avec le traitement thermique

7. Matériel de rouleau : Haute catégorie GCr15, acier modèle, tout traité par les machines précises de commande numérique par ordinateur, HRC50-54

8. Formation des stations : environ 17 stations (dépendez de la conception finale)

9. Formation de la vitesse : 0-15m/min

10. Formation du moteur : 11KW

11. Formation de la structure : Colonne de guidage

12. Transmission : commande à chaînes

13. Ajustez manuellement les espaces et les rouleaux peuvent produire la feuille d'épaisseur différente dans une gamme.



4). Perforatrice



1. type de poinçon : Poinçon hydraulique

2. Taille de poinçon de moule : Selon le dessin

3. Énergie hydraulique : 5.5KW



5). Dispositif de coupe



1. coupure du type : Coupe hydraulique

2. La coupe meurent matériel : Cr12Mov

3. Tolérance de coupe : +/-1.5mm



6). Système de contrôle de PLC



1. Adopte la technologie de contrôle de PLC, fréquence ajustent la technologie de vitesse, réalisent la production automatique.

2. Fournissez le bon écran d'homme et de machine, qui peut placer les groupes, la longueur de plat, et la quantité.

3. Type d'opération : Écran tactile + bouton

4. Utilisant l'encodeur pour calculer le nombre et mesurer la longueur

5. Contrôle électrique : Système de contrôle de fréquence de PLC avec l'écran tactile

6. PLC : PANASONIC stigmatisent

7. Encodeur : Marque d'OMRON

8. Taille de tableau de commande de PLC : 700mm (l) X 1000mm (h) X 300mm (w)



7). Tableau de fin de bande



1. Il est employé pour soutenir les panneaux de finition

2. La table que nous fournissons est 2 morceaux avec la longueur de 2000mm, il peut soutenir des panneaux avec 10000mm à l'état normal

3. Le cadre du défenseur est soudé par le place-acier

4. Type puissance non simple de table



   Dessin de profil de référence



Machines galvanisées de forme de petit pain de rail de guide de l'acier/PPGI avec la perforatrice hydraulique
Machines galvanisées de forme de petit pain de rail de guide de l'acier/PPGI avec la perforatrice hydraulique
Machines galvanisées de forme de petit pain de rail de guide de l'acier/PPGI avec la perforatrice hydraulique





   Écoulement de fonctionnement



Decoiler --- Alimentation et mise à niveau --- Formation principale de petit pain --- Poinçon hydraulique --- de la longueur de la coupe ---

Épuisez-vous le Tableau



   Composantes principales



  • Decoiler/Uncoiler -------------------------------------------------------1 unité
  • Alimentant et nivelant le dispositif --------------------------------------------1 unité
  • Petit pain principal formant la machine --------------------------------------------1 unité
  • Perforatrice hydraulique ---------------------------------------------1 unité
  • Dispositif de coupe-------------------------------------------------------------1 unité
  • Station hydraulique----------------------------------------------------------1 unité
  • Tableau de commande électrique de PLC ------------------------------------------1 unité
  • Tableau de fin de bande-------------------------------------------------------------1 unité



   Avantages compétitifs



  • De haute qualité
  • Prix raisonnable
  • Bon après service
  • Garantie de 1 an
  • Plus de 10 ans d'expérience

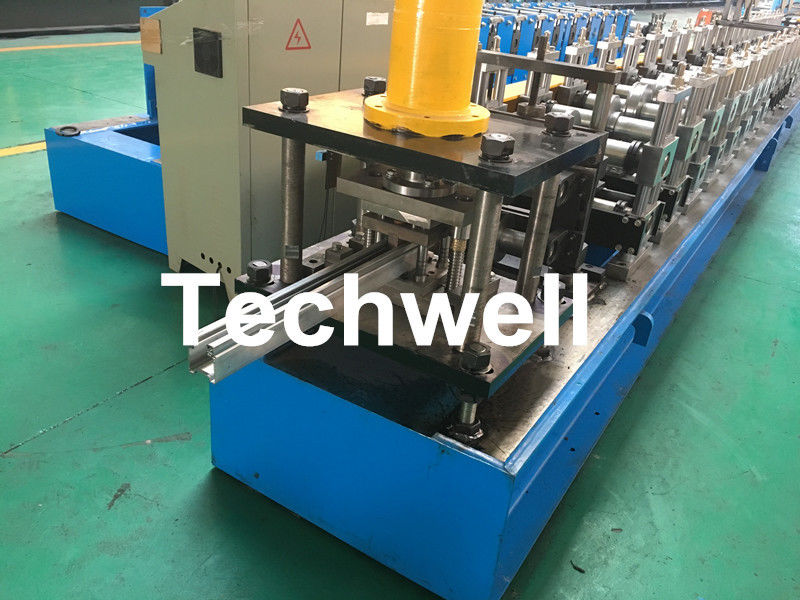

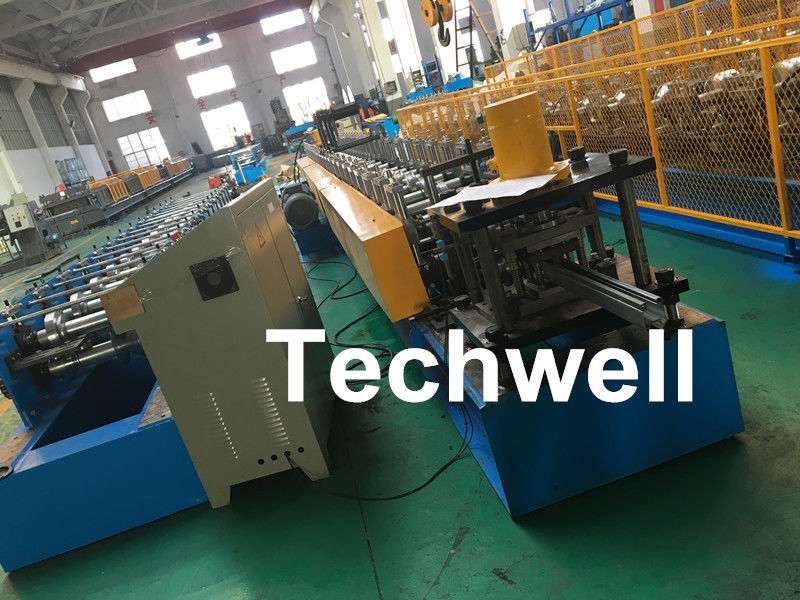

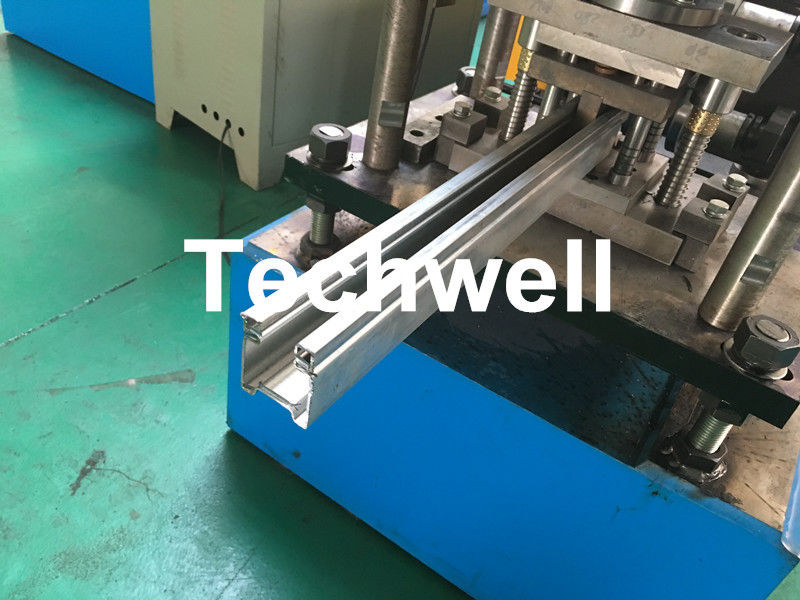

   Plus d'images de machine



Machines galvanisées de forme de petit pain de rail de guide de l'acier/PPGI avec la perforatrice hydraulique
