Pré - chemin de câbles de poinçon hydraulique d'échelle faisant la machine 0-15m/min

Pré - chemin de câbles de poinçon hydraulique d'échelle faisant la machine 0-15m/min

Machine de formation de bac à câble

Chemin de câbles faisant la machine

Lieu d'origine:

La Chine

Nom de marque:

TECHWELL

Certification:

CE, ISO

Numéro de modèle:

TW-CBT300

Contactez-nous

Demandez une citation
Détails de produit
Épaisseur matérielle:
1.5-2.5mm
Énergie hydraulique:
15KW
type de alimentation:
Alimentation servo
Mise à niveau du dispositif:
Mise à niveau de 7 rouleaux
Formation du type matériel:
GI ou acier au carbone
poinçon:
Perforation hydraulique
Description de produit

Chemin de câbles d'échelle faisant la machine pour 0-15m/min formant la vitesse avec la limite conventionnelle d'élasticité 300mpa



   Spécifications techniques principales



1). 7 tonnes Decoiler hydraulique



1. Cadre de machine : structure de soudure avec le lastingtreatment de tir

2. Description : Mettez la bobine au mandrin, le cylindre hydraulique serrera la bobine.

3. Mettez en marche la machine, le moteur conduira le mandrin au début, puis la tôle d'acier sera libérée à la mise à niveau

4. Bobine de libération électrique, expansion hydraulique, tension

5. Identification : 508mm, 610mm

6. Capacité de poids : 7 tonnes

7. Puissance de moteur : 5.5KW

8. Puissance de circuit hydraulique : 3.0KW



2). Mise à niveau du dispositif



1. Pincement de 2 rouleaux alimentant, mise à niveau de 7 rouleaux

2. Mise à niveau du diamètre de rouleau : environ Φ 90millimètres

3. Mise à niveau du matériel de rouleau : haute catégorie 40Cr

4. Traitement thermique de niveler le rouleau : la Salut-fréquence extérieure éteignent le traitement

5. Mise à niveau de la puissance de moteur : 4 KILOWATTS



3). Machine de alimentation servo



1. puissance de moteur servo : 3KW

2. Marque de moteur servo : YASKAWA (JAPON)

3. Pour exiger exactement introduisez la feuille dans la poinçonneuse selon le programme d'ensemble



4). Machine de perforation hydraulique



1. en poinçonnant mourez : Mouvements Cr12, éteignant le processus

2. Le poinçon meurent taille : selon le dessin

3. Puissance de poinçon : 15KW

4. poinçon commandé par le PLC



5). Petit pain principal de chemin de câbles formant la machine



1. formation de l'épaisseur matérielle : 1.0-2.5mm

2. Formation du type matériel : GI ou acier au carbone

3. Cadre de machine : acier de haute catégorie soudé et gâchant le traitement

4. Matériel d'axe : traitement de gâchage en acier de la haute catégorie 40Cr (HB220-260)

5. Diamètre d'axe : Φ 70mm

6. Matériel de rouleau : acier de la haute catégorie GCr15, et surface de rouleau avec le dur 0.05mm de chrome

7. Formation de la station : stations du ≈ 18

8. Formation de la vitesse : 0-15m/min à l'exclusion de temps de poinçon/coupe

9. Formation du moteur : ≈15KW

10. Ajustement de taille : ajustement de courant électrique

11. Type d'entraînement : Commande à chaînes



6). Coupe hydraulique et station hydraulique



type 1.Cutting : Courrier-coupe hydraulique après la formation de petit pain,

2. En coupant, arrêt de machine

3. Matériel de lame de coupe : Cr12Mov, éteignent le traitement, HRC58-62

4. Puissance hydraulique de station : 15KILOWATTS



7). Système de contrôle de PLC



1. Adopte la technologie de contrôle de PLC, fréquence ajustent la technologie de vitesse, réalisent la production automatique.

2. Fournissez le bon écran d'homme et de machine, qui peut placer les groupes, la longueur de plat, et la quantité.

3. Type d'opération : Écran tactile + bouton

4. Utilisant l'encodeur pour calculer le nombre et mesurer la longueur

5. Contrôle électrique : Système de contrôle de fréquence de PLC avec l'écran tactile

6. PLC : PANASONIC stigmatisent

7. Encodeur : Marque d'OMRON

8. Taille de tableau de commande de PLC : 700mm (l) X 1000mm (h) X 300mm (w)



8). Tableau de fin de bande



1. Il est employé pour soutenir les panneaux de finition

2. La table que nous fournissons est 1 morceau avec la longueur de 2000mm, il peut soutenir des panneaux avec 10000mm à l'état normal

3. Le cadre du défenseur est soudé par le place-acier

4. Type puissance non simple de table



   Organigramme de fonctionnement



Decoiling --- Guidage et mise à niveau --- Poinçon --- Formation de petit pain --- Coupe hydraulique --- Tableau de fin de bande



Pré - chemin de câbles de poinçon hydraulique d'échelle faisant la machine 0-15m/min 0



   Composantes principales



Composants du petit pain de chemin de câbles formant la machine Quantité
7 tonnes Uncoiler hydraulique 1 unité
Mise à niveau de 7 rouleaux 1 unité
Alimentation servo 1 unité
Poinçon hydraulique 1 unité
Petit pain principal formant la machine 1 unité
Coupe hydraulique 1 unité
Tableau de commande électrique de PLC 1 unité
Stations hydrauliques 1 unité
Épuisez-vous les Tableaux 1 unité



   Produits de finition de chemin de câbles



Pré - chemin de câbles de poinçon hydraulique d'échelle faisant la machine 0-15m/min 1



   Applicatons



Chemin de câbles, échelle de câble, profil de câble, profil de plateau

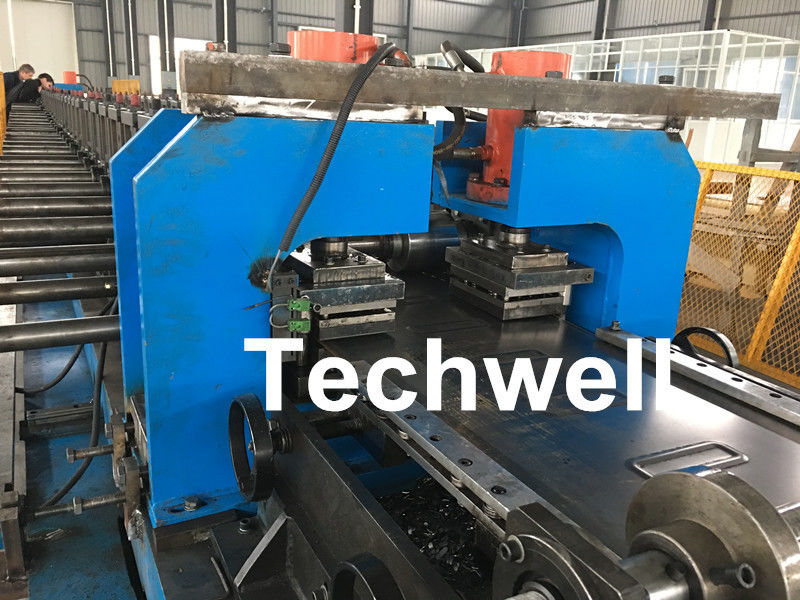

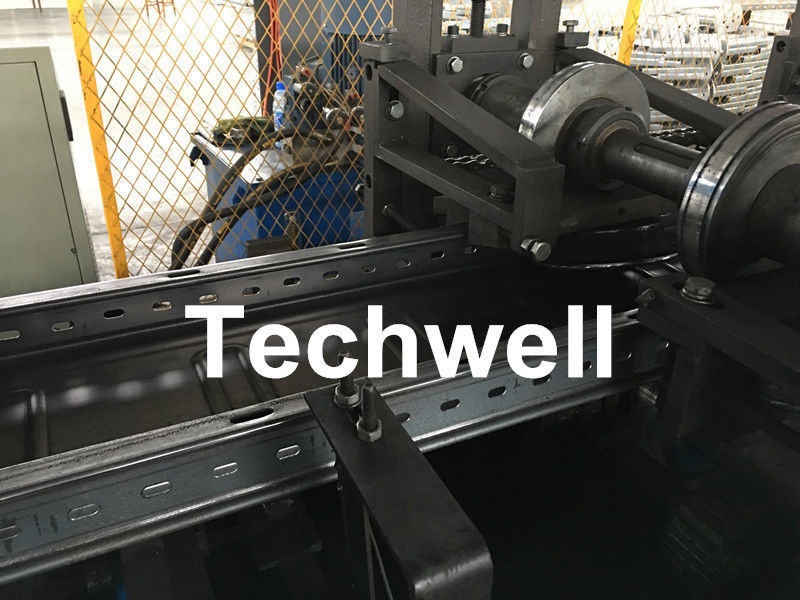

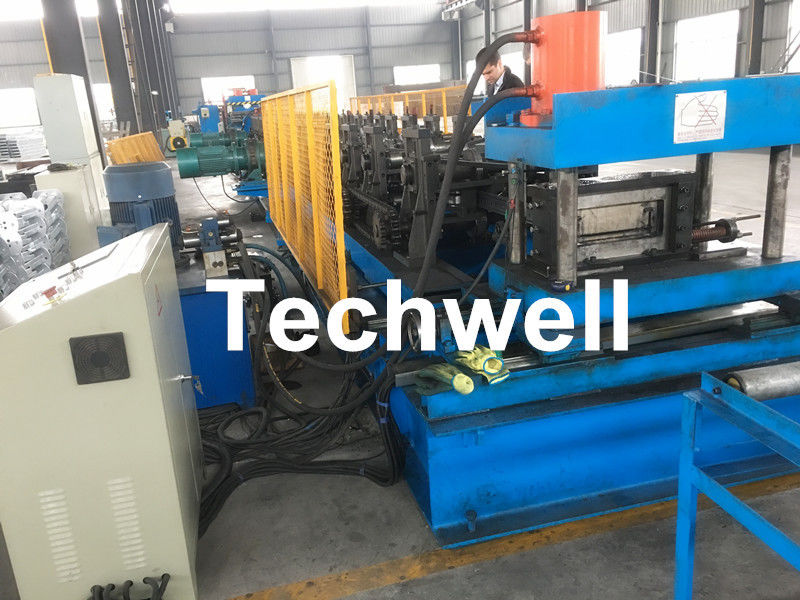

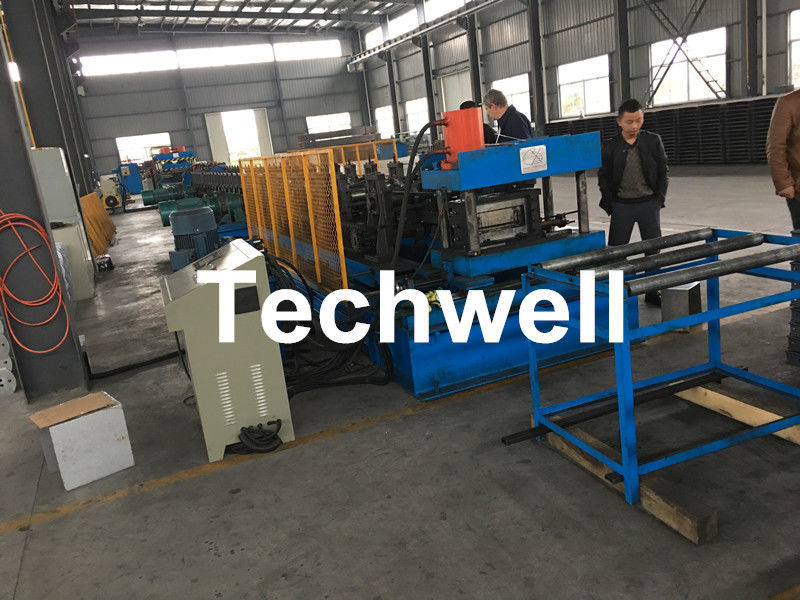

   Images de machine
