2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines

Chine 2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines fournisseur
2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines fournisseur 2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines fournisseur 2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines fournisseur 2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines fournisseur

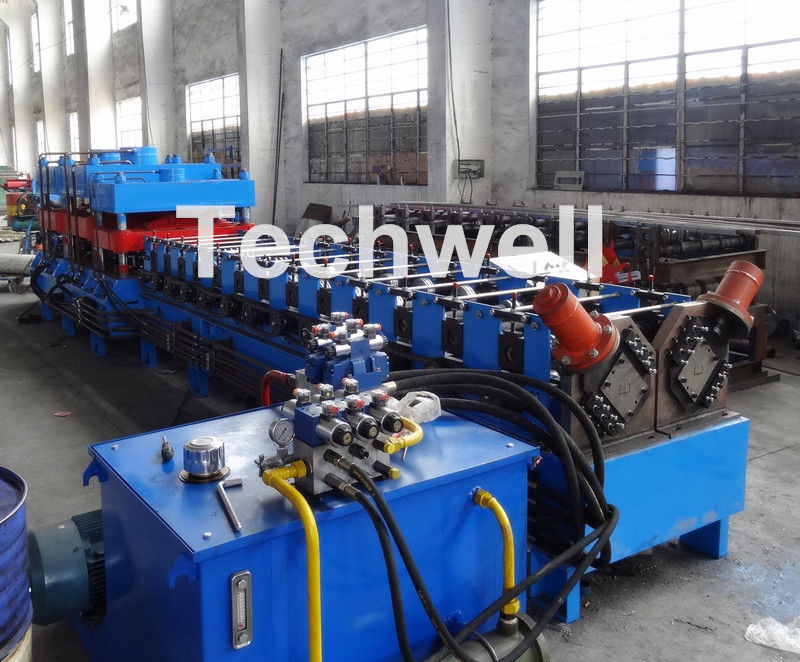

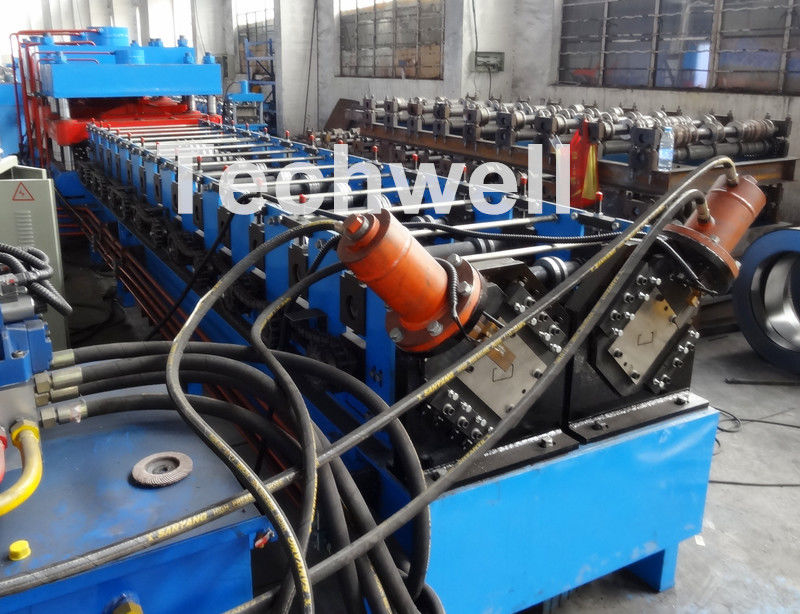

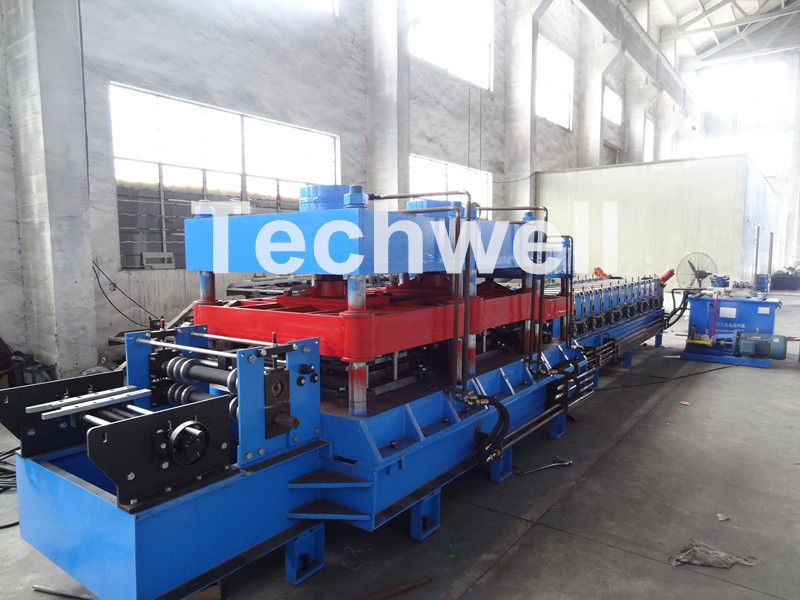

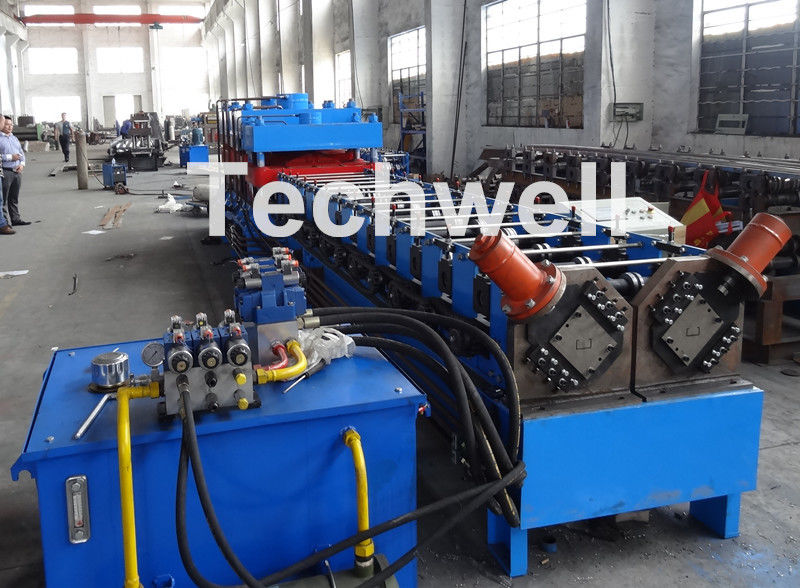

Image Grand :  2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: TECHWELL
Certification: CE, ISO
Numéro de modèle: TW-ST45

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: Contact Us
Détails d'emballage: emballage standard
Délai de livraison: 55-65 jours ouvrables
Conditions de paiement: 40% T/T à l'avance, 60% T/T avant expédition
Capacité d'approvisionnement: 20 Jeux
Contact Now
Description de produit détaillée
Formation des rouleaux: 2 lignes (une une ligne pour le profil de goujon de C, une ligne différente pour le profil de voie d Cadre de machine: Acier de haute catégorie soudé et gâchant le traitement
Matériau de l'arbre: 65mm Formation de la vitesse: 0-15m/min
Formation de la station: environ 14 (dépendez du dessin de profil) Matériel de rouleau: Acier de forge de la haute catégorie 45#, poli et enduit de la surface de 0.05mm Chrome.

2 dans 1 voie de goujon en métal laminez à froid former la machine pour des lignes de goujon de C et de coureur 2 d'U





   Spécifications techniques principales





 1). Manuel Uncoiler de 3 tonnes

  1. Type de Decoiler : Type manuel decoiler

  2. Expansion manuelle, déroulement passif

  3. Capacité de poids : 3Ton

  4. Identification : 508mm

2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines

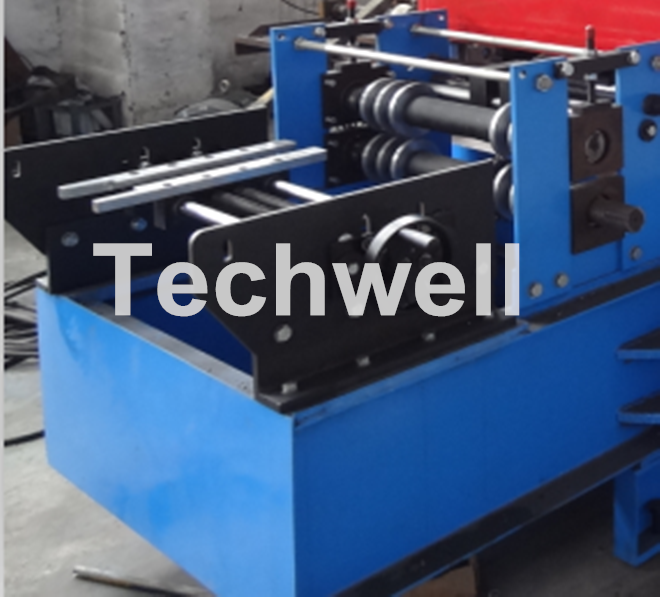

 2). Guide de alimentation

  1. Deux plates-formes de guidage sont placées à droit et à gauche de l'entrée de alimentation de la machine principale.
  2. Le matériel étant introduit dans la machine principale par la plate-forme deux de guidage peut garder la position correcte au petit pain formant le système. Il peut être manuellement ajusté par la barre de vis.

2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines

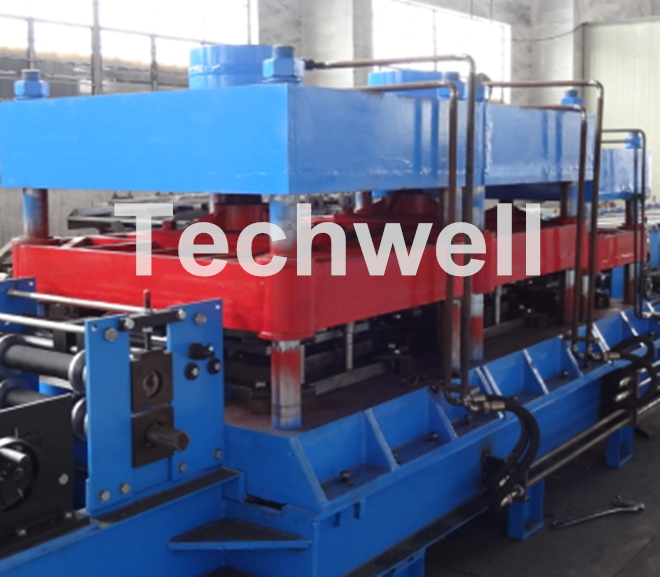

 3). Perforation hydraulique

  1. Le poinçon meurent : Mouvements Cr12, éteignant le processus
  2. Le poinçon meurent taille : selon le dessin

2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines



 4). Petit pain principal formant la machine

  1. Formation de l'épaisseur matérielle : 0.3-0.7mm
  2. Formation du type matériel : GI ou acier au carbone
  3. Cadre de machine : acier de haute catégorie soudé et gâchant le traitement
  4. Formation des rouleaux : 2 lignes (une ligne pour le profil de goujon de C, une autre ligne pour le profil de voie d'U. )
  5. Matériel d'axe : traitement de gâchage en acier de la haute catégorie 45# (HB220-260)
  6. Diamètre d'axe : Φ 65mm
  7. Rapport : Incidence de HRB (marque chinoise supérieure)
  8. Matériel de rouleau : acier de la haute catégorie 45#, et surface de rouleau avec le dur 0.05mm de chrome
  9. Formation de la station : stations du ≈ 14
  10. Formation de la vitesse : 0-15m/min, à l'exclusion de temps de coupe
  11. Formation du moteur : ≈7.5KW
  12. Type d'entraînement : Commande à chaînes

2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines



 5). Coupure et station hydraulique

  1. Type de coupe : Coupe hydraulique après le petit pain formant, coupe sans bavures
  2. Matériel de lame de coupe : Cr12Mov, éteignent le traitement, HRC58-62
  3. Circuit hydraulique pour assurer la puissance pour couper le dispositif
  4. Puissance hydraulique de station : 5.0KW
  5. Tolérance de coupe : 10m ± 1.5mm



 6). Système de contrôle de PLC

  1. La ligne entière est commandée par PLC importé, interface homme-machine d'écran tactile d'affichage à cristaux liquides. Les gens agissent l'un sur l'autre avec le PLC. Opérateur en plaçant le programme pour courir automatiquement (contrôle programmable) pour surveiller et commander le processus, pour réaliser l'opérateur pour commander la chaîne de production et pour modifier les paramètres de contrôle, et le suivi en temps réel du statut d'équipement, des paramètres d'emploi et de l'indication de défaut. Travaillez l'arrangement numérique de longueur de morceau, longueur de morceau de travail réglable. Suivi en temps réel d'indication fonctionnante de statut et de défaut d'équipement.
  2. Opération : manuel/automatique. Il est commode à l'entretien avec le modèle manuel et il y a le fond d'arrêt d'urgence là-dessus.

2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines





   Dessin de profil de référence



2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines
2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines





   Composantes principales



  1. Uncoiler/Decoiler ----------------------------------------------------- 1 unité
  2. Alimentation de pincement ---------------------------------------------------------- 1 unité
  3. Poinçon hydraulique ---------------------------------------------------- 1 unité
  4. Petit pain principal faisant partie ----------------------------------------------- 1 unité
  5. Coupe hydraulique ------------------------------------------------------- 1 unité
  6. Système de contrôle électrique -------------------------------------------- 1 unité
  7. Tableaux de soutien --------------------------------------------------------- 1 unité



   Organigramme de fonctionnement



→ de poinçon de alimentation de → de Decoiler de pincement manuel de → petit pain principal formant le → Tableau hydraulique de soutien de → de coupe





   Applications



Metal le goujon et la voie, le goujon en acier et la voie, goujon de c, coureur d'u, voie d'u, canal furring, latte de plafond de toit,



couvrez la botte, botte de c, botte en acier légère…

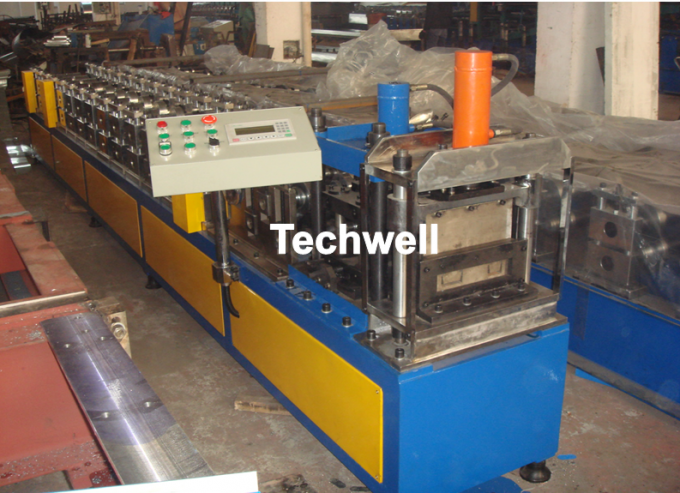

   Plus de photos de machine



2 en 1 petit pain de goujon en métal formant la machine, petit pain de tôle formant des machines
