Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois

Chine Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois fournisseur
Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois fournisseur Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois fournisseur Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois fournisseur Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois fournisseur

Image Grand :  Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: TECHWELL
Certification: CE, ISO
Numéro de modèle: TW-DP008

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: Contact Us
Détails d'emballage: emballage standard
Délai de livraison: 55-65 jours ouvrables
Conditions de paiement: 40% T/T à l'avance, 60% T/T avant expédition
Capacité d'approvisionnement: 20 Jeux
Contact Now
Description de produit détaillée
Matériau: GI Type de coupe: Moule intégral bridant de cisaillement hydraulique
type de alimentation: Conducteur gravant en refief de guide Formation du cadre: Cadre soudé de plat de mur
Formation de la vitesse: 0-15m/min Formation des stations: environ 12 stations

Petit pain de panneau de porte de garage formant la machine pour faire des feuilles de peau de porte avec la machine gravante en refief de grain en bois





   Spécifications techniques principales





 1). 5 tonnes Uncoiler hydraulique

  1. Cadre de machine : structure de soudure avec le lastingtreatment de tir

  2. Description : Mettez la bobine au mandrin, le cylindre hydraulique serrera la bobine.

  3. Mettez en marche la machine, le moteur conduira le mandrin au début, puis la tôle d'acier sera libérée à la mise à niveau

  4. Bobine de libération électrique, expansion hydraulique, tension

  5. Capacité de poids : 5 tonnes

  6. Identification : 460-530mm

  7. Puissance de moteur : 4,0KILOWATTS

  8. Puissance de circuit hydraulique : 3.0KW

Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois







 2). Conducteur gravant en refief

  1. Modèle gravant en refief : Adapté aux besoins du client comme l'échantillon a fourni par le client
  2. Matériel de rouleau : Acier allié supérieur, pièce forgéee solide d'acier allié de 42 CrMov.
  3. Processus de rouleau : Éteignant – gâchant à température élevée – l'extinction à fréquence moyenne – dureté extérieure HRC43-52
  4. Le modèle de rouleau adoptent la sculpture en laser
  5. Puissance de moteur principal : contrôle de vitesse de fréquence 5.5KW

Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois



 3). Unité de pressing hydraulique

  1. Type de pressing : Type de Hydruallic
  2. Moule à presser : 40Cr
  3. Le pressurage meurent taille : selon le dessin
  4. Poinçon commandé par le PLC

Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois

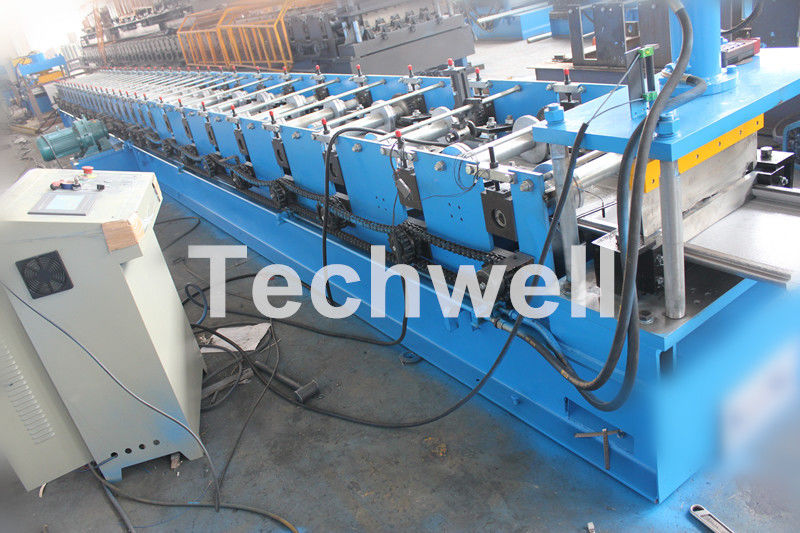

 4). Petit pain de panneau de porte principale formant la machine

  1. Formation de l'épaisseur matérielle : 1.0-2.0mm
  2. Formation du type matériel : GI ou acier au carbone
  3. Type de alimentation : alimentation de guide
  4. Cadre de machine : acier de haute catégorie soudé et gâchant le traitement
  5. Matériel d'axe : traitement de gâchage en acier de la haute catégorie 40Cr (HB220-260)
  6. Diamètre d'axe : Φ 70mm
  7. Rapport : Incidence de HRB (marque chinoise supérieure)
  8. Matériel de rouleau : acier de la haute catégorie GCr15, et surface de rouleau avec le dur 0.05mm de chrome
  9. Formation de la station : stations du ≈ 12
  10. Formation de la vitesse : 0-15m/min, à l'exclusion de temps de poinçon/coupe
  11. Formation du moteur : ≈7.5KW
  12. Ajustement de taille : ajustement de courant électrique
  13. Type de support de formation : Cadre soudé de plat de mur avec la commande à chaînes

Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois



 5). Coupe hydraulique et station hydraulique

  1. Type de coupe : Moule intégral de cisaillement et bridant hydraulique
  2. En coupant, arrêt de machine
  3. Matériel de lame de coupe : Cr12Mov, éteignent le traitement, HRC58-62
  4. Circuit hydraulique pour assurer la puissance pour le dispositif de pressurage/coupe
  5. Puissance hydraulique de station : 11KW

Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois



 6). Système de contrôle de PLC

  1. La ligne entière est commandée par PLC importé, interface homme-machine d'écran tactile d'affichage à cristaux liquides. Les gens agissent l'un sur l'autre avec le PLC. Opérateur en plaçant le programme pour courir automatiquement (contrôle programmable) pour surveiller et commander le processus, pour réaliser l'opérateur pour commander la chaîne de production et pour modifier les paramètres de contrôle, et le suivi en temps réel du statut d'équipement, des paramètres d'emploi et de l'indication de défaut. Travaillez l'arrangement numérique de longueur de morceau, longueur de morceau de travail réglable. Suivi en temps réel d'indication fonctionnante de statut et de défaut d'équipement.
  2. Opération : manuel/automatique. Il est commode à l'entretien avec le modèle manuel et il y a le fond d'arrêt d'urgence là-dessus.

Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois



 7). Tableau de fin de bande

  1. Forme : Structure de soudure en acier, support puissance du NO- de sortie
  2. Quantité : 1 morceaux

Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois





   Composantes principales



5 tonnes Uncoiler hydraulique 1 unité
Conducteur gravant en refief 1 unité
Dispositif de pressing hydraulique 1 unité
Formation principale de petit pain 1 unité
Coupe hydraulique 1 unité
Tableau de commande électrique de PLC 1 unité
Stations hydrauliques 1 unité
Tableaux de soutien 1 unité





   Plus de machine Picures



Petit pain de porte de garage de capacité de 5 tonnes formant la machine avec la machine gravante en refief de grain en bois
